グラフ

新しいグラフの追加方法

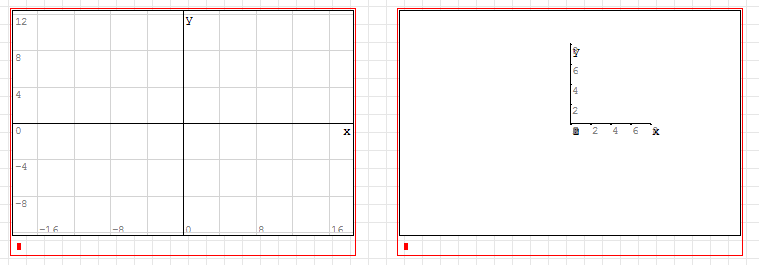

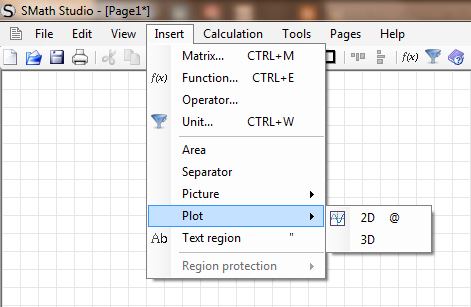

Insert > Plot > 2D / 3D

ショートカットキー：@のキー入力で直接2Dグラフが追加されます。

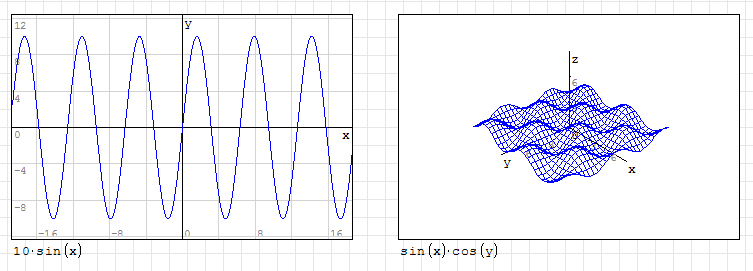

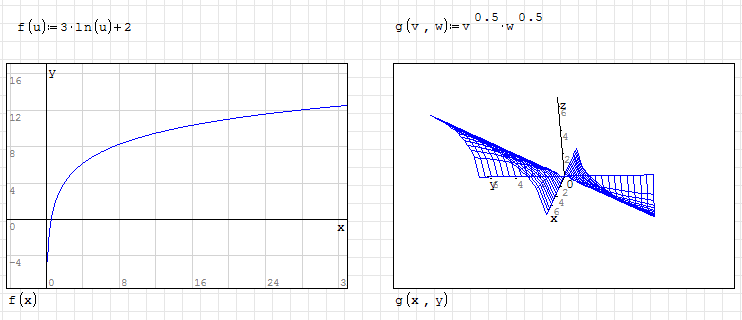

数式のプロット

• 2Dグラフの場合：　x
• 3Dグラフの場合：　x and/or y
• 2D 、3Dグラフをアニメーションする場合：　t

注：変数は大文字と小文字の区別されます（xはXとは異なります）

プロットウインドウ上で直接、数式を指定

プロットウインドウ外で数式を組立て、間接的に数式を指定

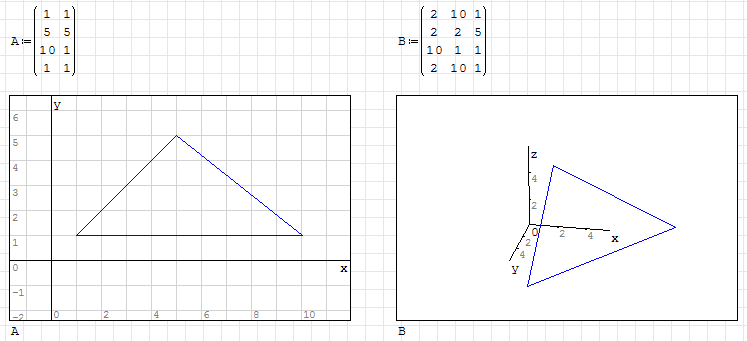

行列のプロット

• 2Dグラフの場合：　2列の行列
• 3Dグラフの場合：　3列の行列

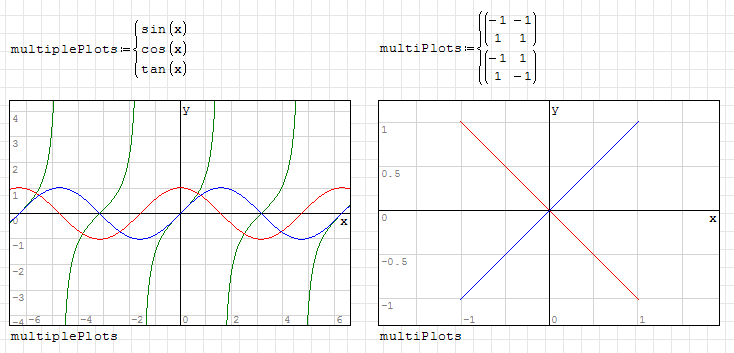

複数のグラフのプロット

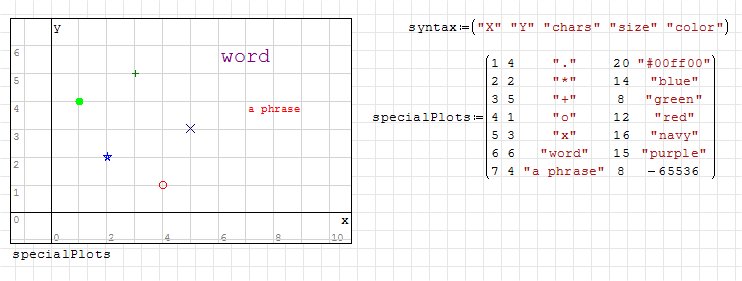

特別なプロット（文字、点など）

• 特殊文字+ . * o x（大文字と小文字が区別されます）は指定座標の中央に配置されます。

• 単語、フレーズ、非特殊文字は、指定した座標が（仮想の）テキストボックスの左上隅となるよう配置されます。

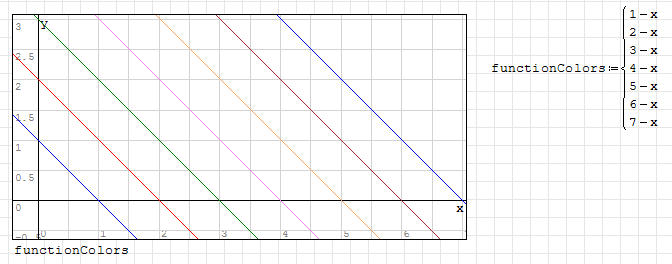

• Web形式（＃6699CCなど）や色名を使って、多くの色を使うことができます。利用可能な色の完全なリストは、次のとおりです。（スペースや大文字も混入可）

aliceblue, antiquewhite, aqua, aquamarine, azure,

beige, bisque, blanchedalmond, black, blue, blueviolet, brown, burlywood,

cadetblue, chartreuse, chocolate, coral, cornflowerblue, cornsilk, crimson, cyan,

darkblue, darkcyan, darkgoldenrod, darkgray, darkgreen, darkkhaki, darkmagenta, darkolivegreen, darkorange, darkorchid, darkred,
darksalmon, darkseagreen, darkslateblue, darkslategray, darkturquoise, darkviolet, deeppink, deepskyblue, dimgray, dodgerblue,

firebrick, floralwhite, forestgreen, fuchsia,

gainsboro, ghostwhite, gold, goldenrod, gray, green, greenyellow,

honeydew, hotpink,

indianred, indigo, ivory,

khaki,

lavender, lavenderblush, lawngreen, lemonchiffon, lightblue, lightcoral, lightcyan, lightgoldenrodyellow, lightgray, lightgreen,
lightpink, lightsalmon, lightseagreen, lightskyblue, lightslategray, lightsteelblue, lightyellow, lime, limegreen, linen,

magenta, maroon, mediumaquamarine, mediumblue, mediumorchid, mediumpurple, mediumseagreen, mediumslateblue, mediumspringgreen,
mediumturquoise, mediumvioletred, midnightblue, mintcream, mistyrose, moccasin,

navajowhite, navy,

oldlace, olive, olivedrab, orange, orangered, orchid,

palegoldenrod, palegreen, paleturquoise, palevioletred, papayawhip, peachpuff, peru, pink, plum, powderblue, purple,

red, rosybrown, royalblue,

saddlebrown, salmon, sandybrown, seagreen, seashell, sienna, silver, skyblue, slateblue, slategray, snow, springgreen, steelblue,

tan, teal, thistle, tomato, turquoise,

violet,

wheat, white, whitesmoke,

yellow, yellowgreen

NOTE(1): You can use darkblue, DarkBlue, Dark Blue (recommended), DARKBLUE, D a R k B l U e ant etc...
all spaces will be removed and color name will be converted to lower case chars.

NOTE(2): You can use number instead of color name as well.

Number composing rule is a bit complex, but it is similar with web-colors: color represented as a hexadecimal number where
- first pair is opacity;
- second pair is a Red Component;
- third pair is a Green Component;
- fourth pair is a Blue Component;
For example FF00FF00 is a full-opacity Green color (FF 00 FF 00).

When you have a hexadecimal number you need to convert it to decimal number to use it in SMath Studio.
There are snippets to make easy this conversion (see References).

Note that because of the maximum 32-bit integer is 2147483647 (0xFFFFFFFF/2) and FF00FF00 = 4278255360 (i.e. greater then the max. integer),
then Green is FF00FF00-0xFFFFFFFF-1=-16711936.

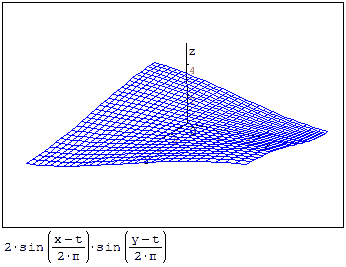

Animated plots

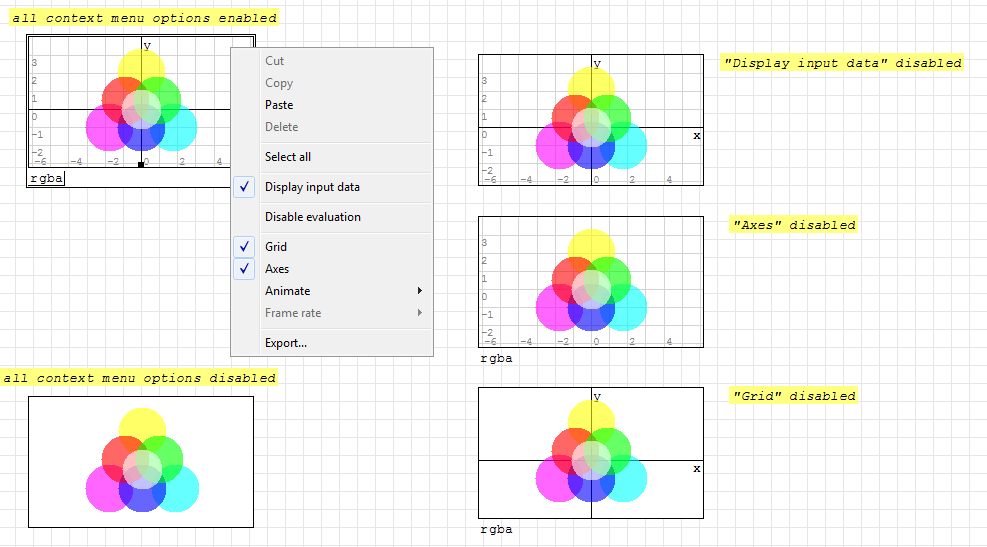

Plot handling

参考

• Graphs Basics (PDF|zip)

• Examples of 2D & 3D graphs v0.85 (pdf)

• Color Snippet (hexadecimal with alpha channel)

• Color Snippet (RGB with 0-255 alpha channel)

• Color Snippet (RGB and RGBA with CSS3 compatible behavior)
