See please the attach
Plate-Txy.sm (48 KiB) downloaded 145 time(s).

Hi. Put the units for the x,y variables.



Best regards.
Alvaro.

Thanks!
)ne more question

Plate-Txy.sm (31 KiB) downloaded 140 time(s).

У компонента реализован ограниченный функционал для построения в автоматическом режиме. Он не предназначен для построения карт линий уровня. Сложно сделать универсальный компонент для разных типов графиков. Пока этим заняться было некому.

Wrote

У компонента реализован ограниченный функционал для построения в автоматическом режиме. Он не предназначен для построения карт линий уровня. Сложно сделать универсальный компонент для разных типов графиков. Пока этим заняться было некому.

Спасибо!
Это я готовлю методичку по тепломассообмену - стационарное температурное поле в плоской пластине - решение дифференциального уравнения теплопроводности в частных производных с граничными условиями первого рода.

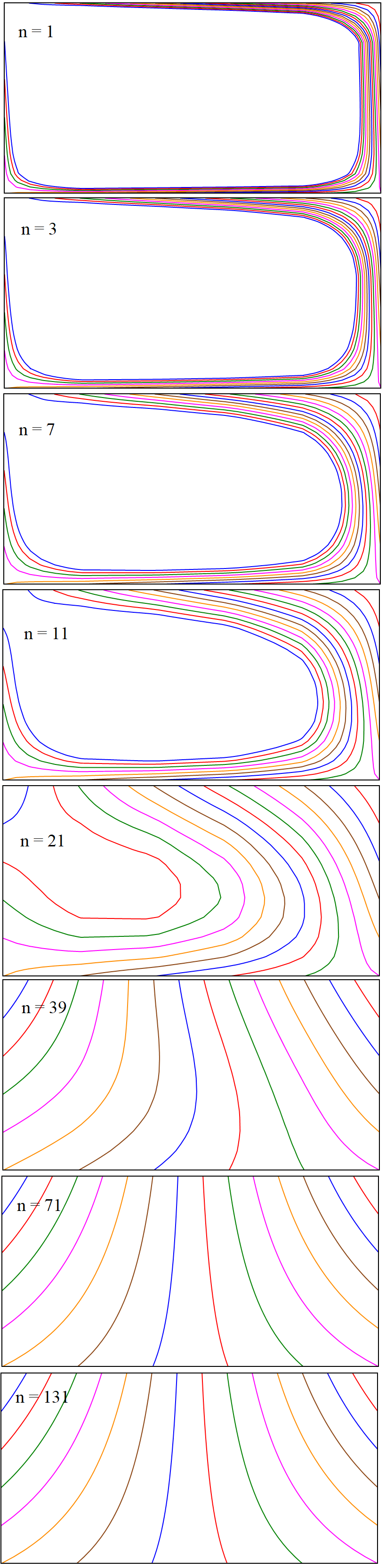

См. кадры анимации, которую хотелось бы сделать.
Plate-Txy.sm (30 KiB) downloaded 127 time(s).

Wrote

У компонента реализован ограниченный функционал для построения в автоматическом режиме. Он не предназначен для построения карт линий уровня. Сложно сделать универсальный компонент для разных типов графиков. Пока этим заняться было некому.

В Mathcad тоже этого нет. Сделайте в SMath и утрите нос американцам!

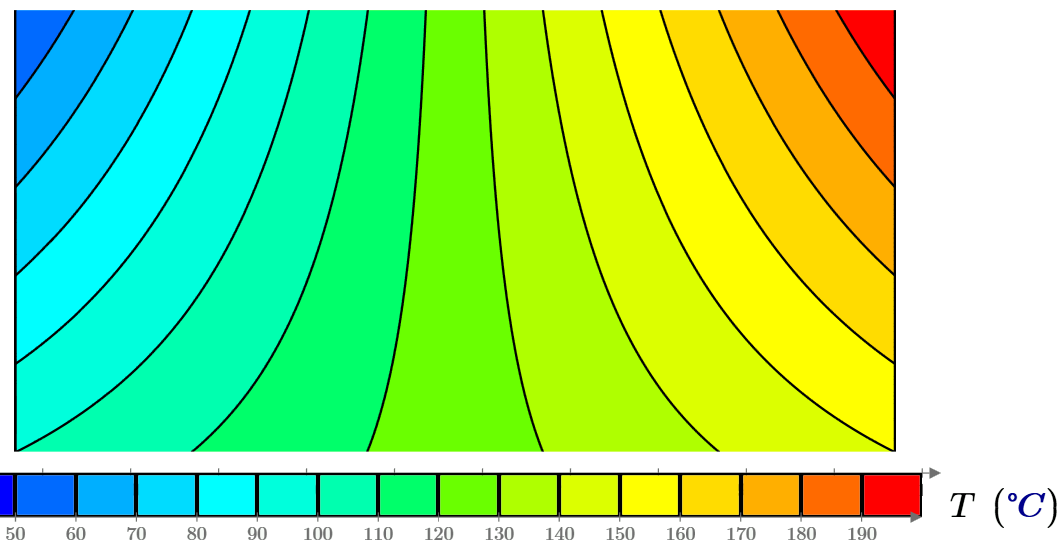

А хотелось бы вот так

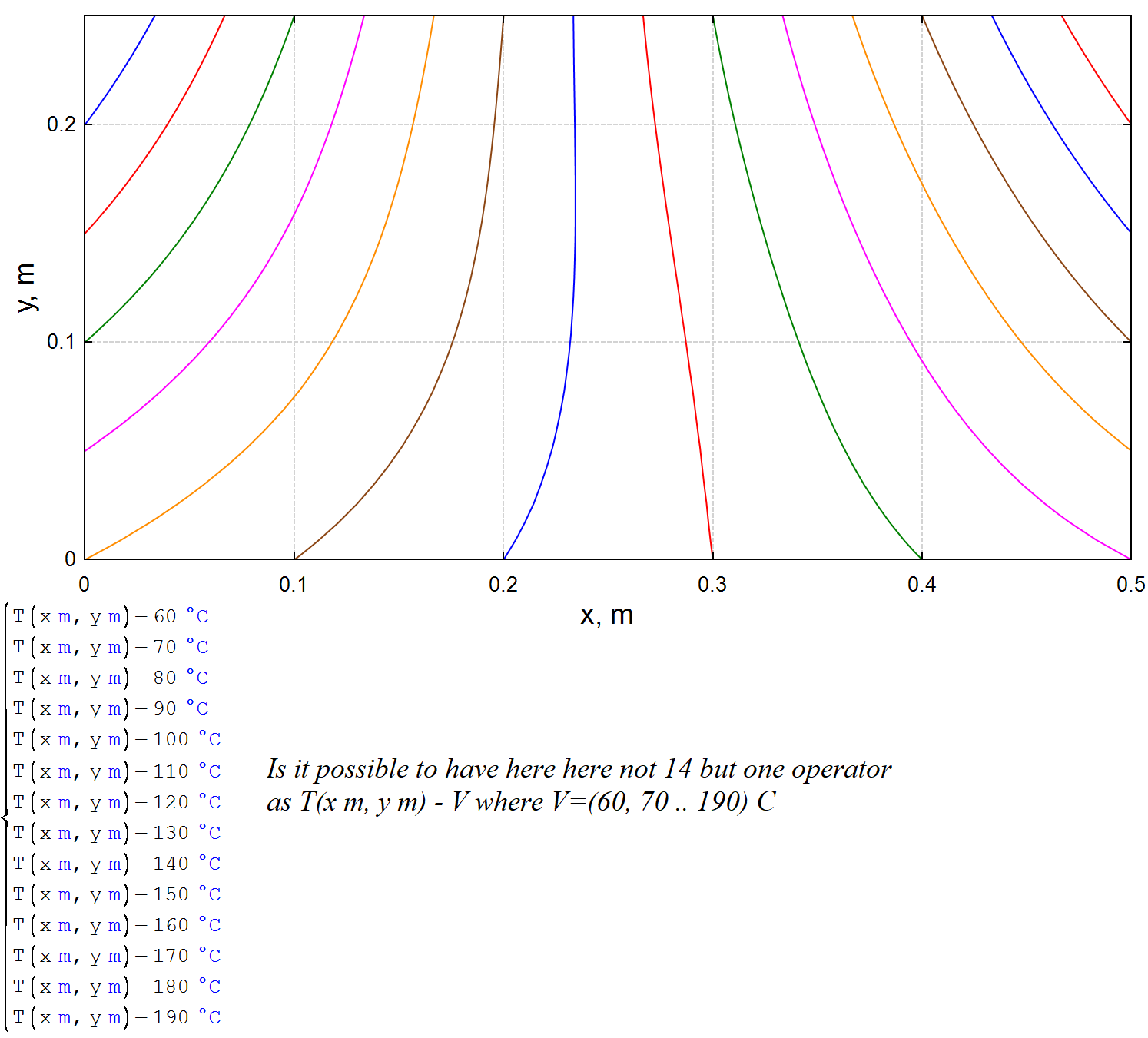

Hi. Some ways to do the plots in the attached.

Txy.sm (169 KiB) downloaded 144 time(s).
Txy.pdf (300 KiB) downloaded 156 time(s).

Best regards.
Alvaro.

Wrote

Hi. Some ways to do the plots in the attached.

Txy.sm (169 KiB) downloaded 144 time(s).
Txy.pdf (300 KiB) downloaded 156 time(s).

Best regards.
Alvaro.

Thanks!

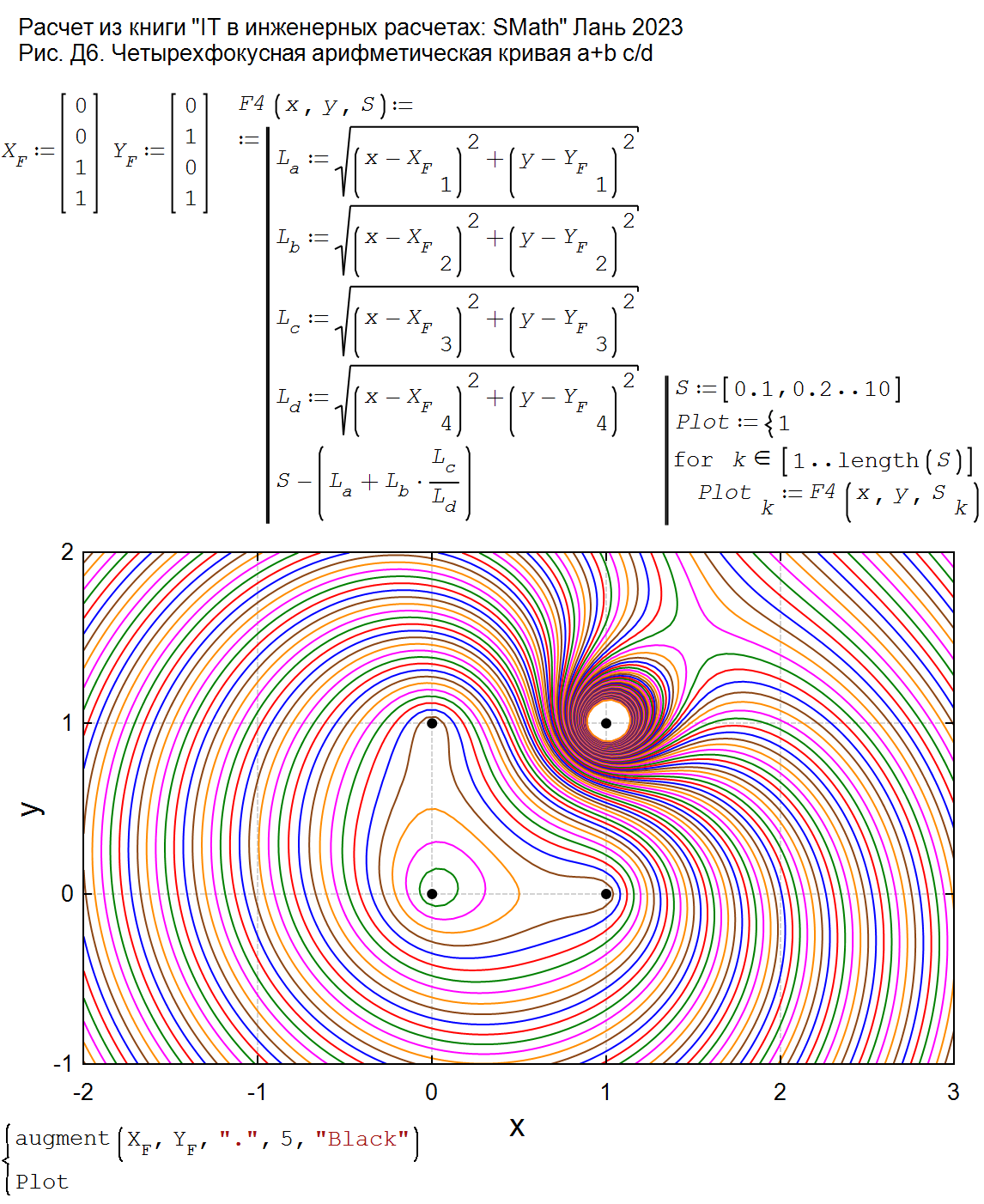

A meteorite flies and falls into the arms of the Earth


D6-Formula4-New.sm (40 KiB) downloaded 141 time(s).

Hi. Putting plots together.



Txy v2.sm (162 KiB) downloaded 144 time(s).
Txy v2.pdf (205 KiB) downloaded 159 time(s).

Best regards.
Alvaro.

Wrote

... A meteorite flies and falls into the arms of the Earth

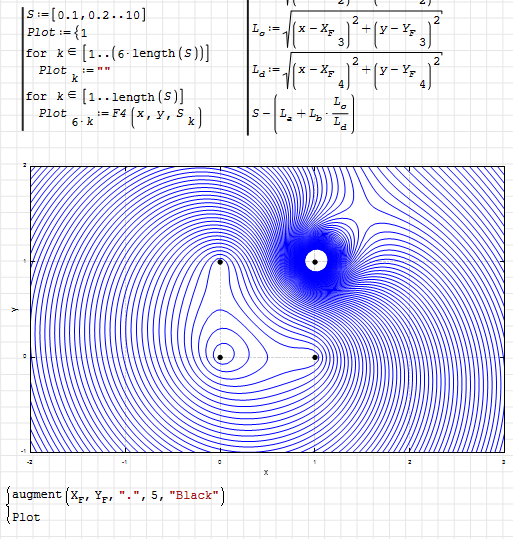

Hi. Monochrome version.



D6-Formula4-New.sm (186 KiB) downloaded 140 time(s).
D6-Formula4-New.pdf (282 KiB) downloaded 140 time(s).

Best regards.
Alvaro.

Wrote

See please the attach
Plate-Txy.sm (48 KiB) downloaded 145 time(s).

One solution of my student
Plate-Txy-Patorkin.sm (31 KiB) downloaded 145 time(s).
