Array of circles

#1 Опубликовано: 04.10.2021 08:36:07

0 сообщений из 4 понравились пользователям.

Группа: User

Good day!

I'm trying to generate an array of circles but it looks like I am missing something. The data I have come up with won't plot.

Thank you in advance for any help.bolt array.sm (13 КиБ) скачан 35 раз(а).

#2 Опубликовано: 04.10.2021 08:48:10

fedeghi

25 сообщений из 112 понравились пользователям.

Группа: User

In case of multiple traces, plot expects a system of data as input.
It is sufficient to convert the "boltplot" big matrix into a system (containing one matrix for each circle).

Command mat2sys()1 will do the work.

See attachment
Bye

bolt array.sm (17 КиБ) скачан 49 раз(а).

#3 Опубликовано: 04.10.2021 09:49:39

Jean Giraud

983 сообщений из 6866 понравились пользователям.

Группа: User

Wrote
I'm trying to generate an array of circles

From there, you can manage all sorts of:
number of bolts in any radii.
Cheers ... Jean

Page11 Bolt Circle.sm (13 КиБ) скачан 45 раз(а).

#4 Опубликовано: 04.10.2021 10:52:02

Jean Giraud

983 сообщений из 6866 понравились пользователям.

Группа: User

Wrote
From there, you can manage all sorts of:
number of bolts in any radii.

This one is Fourier style for elliptical bolt circle.

Page13 Bolt Cicle Fourier.sm (12 КиБ) скачан 34 раз(а).

#5 Опубликовано: 04.10.2021 10:55:16

overlord

552 сообщений из 1332 понравились пользователям.

Группа: Moderator

fedeghi has the correct answer.
multiple plots needs to be in sys(), not matrix.
I don't know the purpose of replies after that, as usual..

Regards

#6 Опубликовано: 04.10.2021 11:10:06

Jean Giraud

983 сообщений из 6866 понравились пользователям.

Группа: User

... as usual for larger prospective insight.

Page13 Bolt Cicle Fourier Otherwise.sm (20 КиБ) скачан 42 раз(а).

#7 Опубликовано: 04.10.2021 11:14:25

overlord

552 сообщений из 1332 понравились пользователям.

Группа: Moderator

or you can just keep within the question.
and don't throw every filename match to topics.

#8 Опубликовано: 04.10.2021 12:07:20

Jean Giraud

983 сообщений из 6866 понравились пользователям.

Группа: User

Wrote
I'm trying to generate an array of circles

... more concentric/shifted
bolt array ... visit TEMA standard.

Circle Map.sm (12 КиБ) скачан 33 раз(а).

#9 Опубликовано: 04.10.2021 21:45:35

RAJED MAGLINTE

0 сообщений из 4 понравились пользователям.

Группа: User

Thanks everyone. Really appreciate your help.

#10 Опубликовано: 05.10.2021 05:06:02

Martin Kraska

1222 сообщений из 2150 понравились пользователям.

Группа: Moderator

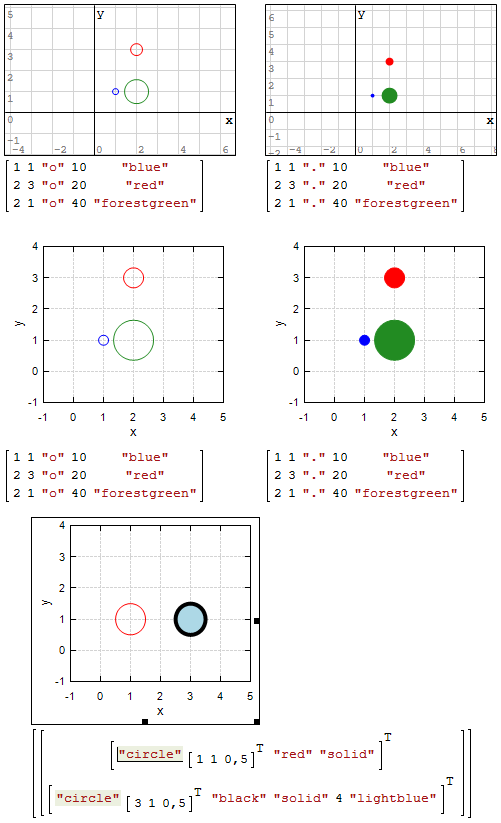

You also could use circular symbols (top row: built-in plot region, 2nd row: XY-Plot region.
However, these won't scale when zooming the plot.
In XY-Plot, you also could use geometric objects, which scale as expected.

bolt array_Kr.sm (11 КиБ) скачан 35 раз(а).
