Построение графика на основе двух матриц - Сообщения
#1 Опубликовано: 12.09.2012 14:01:39
Всем Привет! Делаю различные расчеты в Smath Studio. Вот столкнулся с проблемой построения графика-рисунка. Как можно построить график-рисунок на основе двух матриц. См. приложенный файл.
Рисунок из двух матриц.sm
Рисунок из двух матриц.sm
Ученье свет!
#2 Опубликовано: 12.09.2012 17:01:35
Попробуйте так
Рисунок.sm
Рисунок.sm
Метод расчета рычажных механизмов :
http://www.exponenta.ru/educat/systemat/selitskiy-ivanov/index.asp
1 пользователям понравился этот пост
Serg 12.09.2012 23:23:00
#3 Опубликовано: 12.09.2012 23:23:29
Попробуйте так
Спасибо! Буду разбираться.
Ученье свет!
#4 Опубликовано: 13.09.2012 14:16:22
Здравствуйте! Не въехал в алгоритм - можно подробности что и для чего нужно?
Ученье свет!
#5 Опубликовано: 13.09.2012 16:06:10
Использован алгоритм преобразования вещественного числа в строку
http://ru.smath.info/forum/yaf_postst792_Prieobrazovaniie-vieshchiestviennogho-chisla-v-stroku.aspx
http://ru.smath.info/forum/yaf_postst792_Prieobrazovaniie-vieshchiestviennogho-chisla-v-stroku.aspx
Метод расчета рычажных механизмов :
http://www.exponenta.ru/educat/systemat/selitskiy-ivanov/index.asp
#6 Опубликовано: 13.09.2012 16:18:12
Использован алгоритм преобразования вещественного числа в строку,
который уже обсуждался на форуме:
http://ru.smath.info/forum/yaf_postst792_Prieobrazovaniie-vieshchiestviennogho-chisla-v-stroku.aspx
который уже обсуждался на форуме:
http://ru.smath.info/forum/yaf_postst792_Prieobrazovaniie-vieshchiestviennogho-chisla-v-stroku.aspx
Метод расчета рычажных механизмов :
http://www.exponenta.ru/educat/systemat/selitskiy-ivanov/index.asp
1 пользователям понравился этот пост
Serg 13.09.2012 23:40:00
#7 Опубликовано: 14.09.2012 00:11:32
Использован алгоритм преобразования вещественного числа в строку,
который уже обсуждался на форуме:
http://ru.smath.info/forum/yaf_postst792_Prieobrazovaniie-vieshchiestviennogho-chisla-v-stroku.aspx
Интересный алгоритм.
Но все равно есть ряд вопросов (они неизбежны, просто не сталкивался раннее с такой задачей):
1)Матрица "Tekst" - не понятен принцип её создания? Что означает каждый столбец?
2)Что делает "Plot"?
3)Как вообще создается итоговый рисунок - что этим управляет? Не понятно.
Ученье свет!
#8 Опубликовано: 14.09.2012 06:41:15
На счет матрицы "Tekst" немного разобрался:
1 столбец - первые 3 строки положение точек относительно оси X, далее 3 строки - положение имен ИГЭ относительно оси X, последние 3 строки - положение значения глубины ИГЭ относительно оси X
2 столбец - положение точек, имен ИГЭ и значения глубины ИГЭ относительно оси Y
3 столбец - тип данных: точки, имена ИГЭ и значения глубины ИГЭ
4 столбец - размер данных
5 столбец - цвет данных
А вот данных то 5 - выходит, что для каждой матрицы нужно вводить матрицы М4, М5. А если данных (количество ИГЭ) бывает от 1 и до 9. Как быть в этом случае? Как можно автоматизировать процесс?
Матрицы М1, М2, М3 - это линии, а Tekst - это собственно нанесение информации на рисунок (точки, имена ИГЭ, значения глубины ИГЭ).
p.s. Как этот рисунок представить в вертикальном положении? Тут я понимаю надо поработать с матрицами М1, М2, М3 и Tekst?
1 столбец - первые 3 строки положение точек относительно оси X, далее 3 строки - положение имен ИГЭ относительно оси X, последние 3 строки - положение значения глубины ИГЭ относительно оси X
2 столбец - положение точек, имен ИГЭ и значения глубины ИГЭ относительно оси Y
3 столбец - тип данных: точки, имена ИГЭ и значения глубины ИГЭ
4 столбец - размер данных
5 столбец - цвет данных
А вот данных то 5 - выходит, что для каждой матрицы нужно вводить матрицы М4, М5. А если данных (количество ИГЭ) бывает от 1 и до 9. Как быть в этом случае? Как можно автоматизировать процесс?
Матрицы М1, М2, М3 - это линии, а Tekst - это собственно нанесение информации на рисунок (точки, имена ИГЭ, значения глубины ИГЭ).
p.s. Как этот рисунок представить в вертикальном положении? Тут я понимаю надо поработать с матрицами М1, М2, М3 и Tekst?
Ученье свет!
#9 Опубликовано: 14.09.2012 23:16:06
"Как можно автоматизировать процесс?"

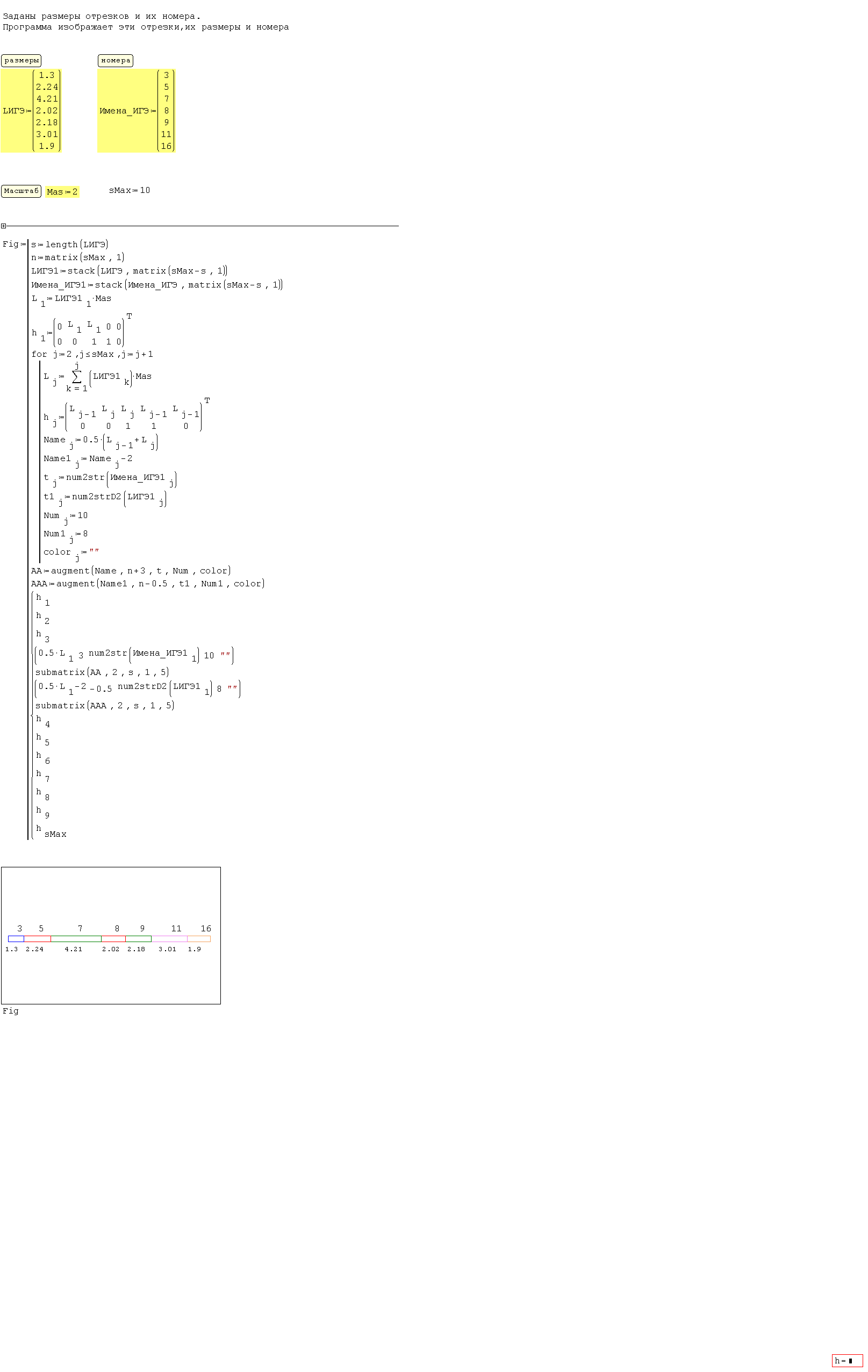

Заданы размеры отрезков и их номера.
Программа изображает эти отрезки,их размеры, номера
и граничные точки.
https://smath.com/wiki/GetFile.aspx?File=%d0%a0%d0%b8%d1%81%d1%83%d0%bd%d0%be%d0%ba1.rar
Заданы размеры отрезков и их номера.
Программа изображает эти отрезки,их размеры, номера
и граничные точки.
https://smath.com/wiki/GetFile.aspx?File=%d0%a0%d0%b8%d1%81%d1%83%d0%bd%d0%be%d0%ba1.rar
Метод расчета рычажных механизмов :
http://www.exponenta.ru/educat/systemat/selitskiy-ivanov/index.asp
#10 Опубликовано: 15.09.2012 01:37:33
Спасибо за помощь. Буду разбираться как рисунок представить в вертикальном виде.
Ученье свет!
#11 Опубликовано: 15.09.2012 14:57:34
Изменил отрезки на прямоугольники(см.выше).
Метод расчета рычажных механизмов :
http://www.exponenta.ru/educat/systemat/selitskiy-ivanov/index.asp
1 пользователям понравился этот пост
Serg 15.09.2012 15:28:00
#12 Опубликовано: 21.09.2012 08:36:45
запилите кто-нить статью по рисованию и запостите в вики и в справочнике по ссылке в моей подписи. пожааааалуйста
неофициальный справочник https://sites.google.com/site/mikkhalichlab/home
jabber конференция smath@conference.jabber.ru
-
