3D-Scatter Plot

#1 Опубликовано: 05.05.2023 06:29:56

Valery Ochkov

55 сообщений из 634 понравились пользователям.

Группа: User

How can I plot 3-D diagram? So for example.
See please the SMath attach!

GTU-Ro-T.sm (383,51 КиБ) скачан 262 раз(а).

#2 Опубликовано: 05.05.2023 08:32:19

Jean Giraud

983 сообщений из 6 866 понравились пользователям.

Группа: User

Wrote
How can I plot 3-D diagram? So for example.
See please the SMath attach!

1. Arrays dimension do not match.
2. Once doctored, maybe Maxima.

#3 Опубликовано: 05.05.2023 09:25:47

Jean Giraud

983 сообщений из 6 866 понравились пользователям.

Группа: User

... a bit doctored.

GTU-Ro-T.sm (393,15 КиБ) скачан 273 раз(а).

#4 Опубликовано: 05.05.2023 12:11:50

Martin Kraska

1 260 сообщений из 2 186 понравились пользователям.

Группа: Moderator

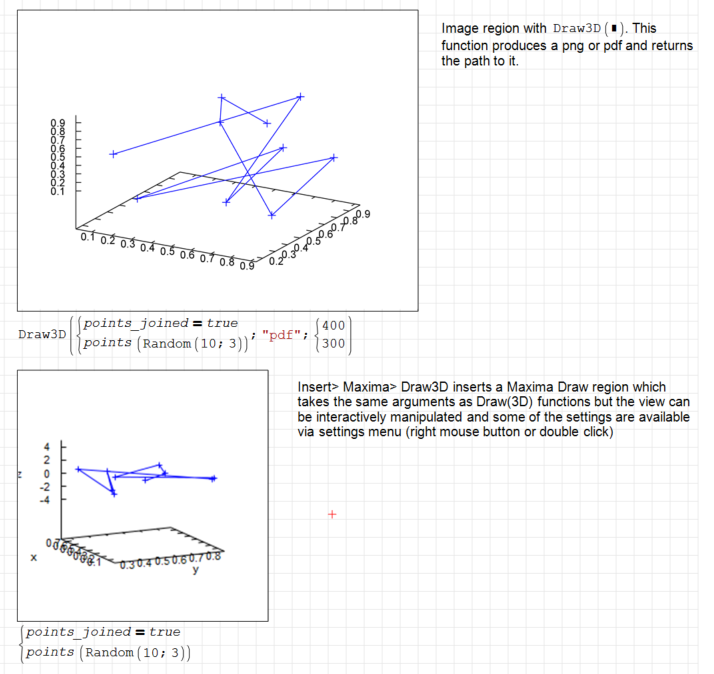

If the Maxima Plugin is an option for you, then just create a n x 3 data matrix and plot it using Draw3D. You find more plot examples in my Handbuch (section 8.1).

2023-05-05 17_05_28-SMath Solver - [GTU-Ro-T.sm_].png

GTU-Ro-T_Kr.sm (395,9 КиБ) скачан 276 раз(а).

Martin KraskaPre-configured portable distribution of SMath Studio: https://en.smath.info/wiki/SMath%20with%20Plugins.ashx

#5 Опубликовано: 05.05.2023 15:06:56

Dustin Reynolds

0 сообщений из 1 понравились пользователям.

Группа: User

thank you for your hard work... i am learning Smath because im fed up with ptc bullcrap.

ohh how i wish i had mCad 15 on this computer, but dont have my original disk...plus this is an opportunity to become a better programmer, learning
from all of the work on plug-ins etc...

hopefully we can some day graph a 3d scatter plot which will do what i did years ago with Mcad.
enjoy the clip..i may have smoked too much at that the time i made it.

In response to this Thread...I have a question.. I modified points-joined=false and it works, but how can I get Points instead of little crosses?
Funny Orbits 3.zip (3,61 МиБ) скачан 161 раз(а).

#6 Опубликовано: 05.05.2023 16:29:48

Alvaro Diaz Falconi

1 040 сообщений из 1 705 понравились пользователям.

Группа: User

Wrote
How can I plot 3-D diagram?

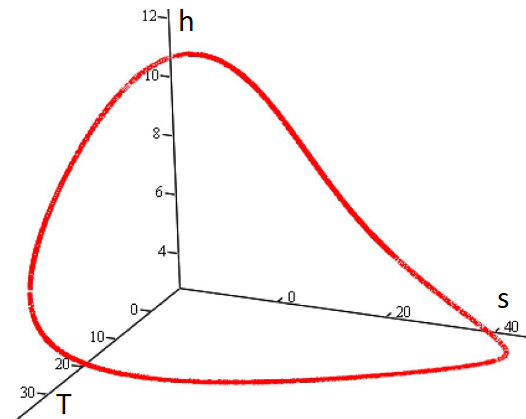

Also you can use a 3x2 matrix for rotate and project 3-D data into 2-D for plot it.

GTU-Ro-T.sm (397,19 КиБ) скачан 278 раз(а).

Best regards.
Alvaro.

#7 Опубликовано: 05.05.2023 17:16:54

Jean Giraud

983 сообщений из 6 866 понравились пользователям.

Группа: User

... differently by doing what's wanted.

3D Plot.sm (61,83 КиБ) скачан 271 раз(а).
3D Axes System XYZ User Explorer.sm (52,17 КиБ) скачан 282 раз(а).
3D Axes System Parametric Explorer.sm (21,02 КиБ) скачан 273 раз(а).
3D Solid cut by Surface.sm (72,29 КиБ) скачан 247 раз(а).

#8 Опубликовано: 05.05.2023 21:04:08

Jean Giraud

983 сообщений из 6 866 понравились пользователям.

Группа: User

...project 2D on 3D
Cheers ... Jean

Analemma [Project_Anim].sm (33,25 КиБ) скачан 232 раз(а).
Analemma PROJECTION.sm (81,08 КиБ) скачан 253 раз(а).
