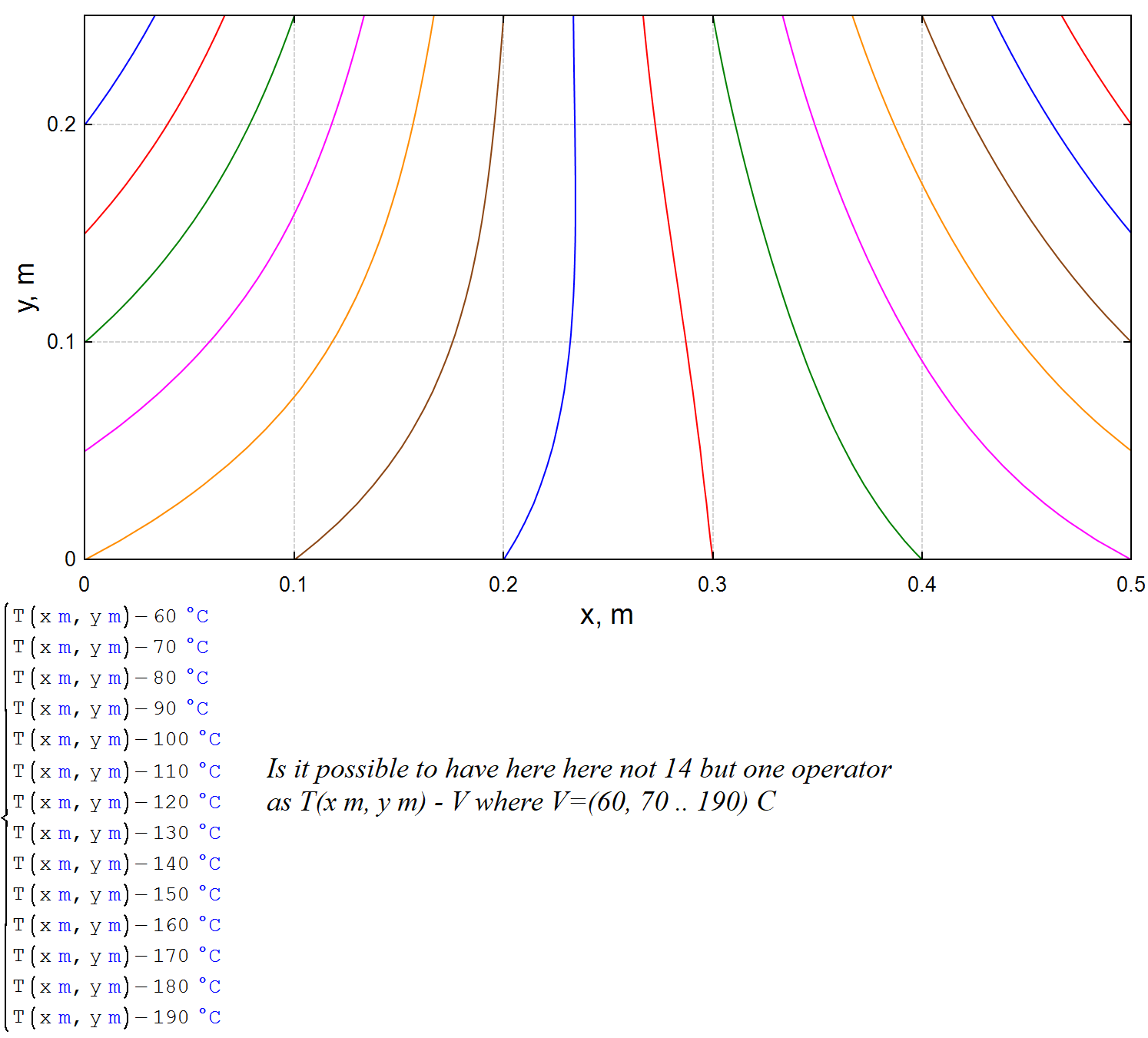

See please the attach
Plate-Txy.sm (48 КиБ) скачан 42 раз(а).

Hi. Put the units for the x,y variables.



Best regards.
Alvaro.

Thanks!
)ne more question

Plate-Txy.sm (31 КиБ) скачан 30 раз(а).

У компонента реализован ограниченный функционал для построения в автоматическом режиме. Он не предназначен для построения карт линий уровня. Сложно сделать универсальный компонент для разных типов графиков. Пока этим заняться было некому.

Wrote

У компонента реализован ограниченный функционал для построения в автоматическом режиме. Он не предназначен для построения карт линий уровня. Сложно сделать универсальный компонент для разных типов графиков. Пока этим заняться было некому.

Спасибо!
Это я готовлю методичку по тепломассообмену - стационарное температурное поле в плоской пластине - решение дифференциального уравнения теплопроводности в частных производных с граничными условиями первого рода.

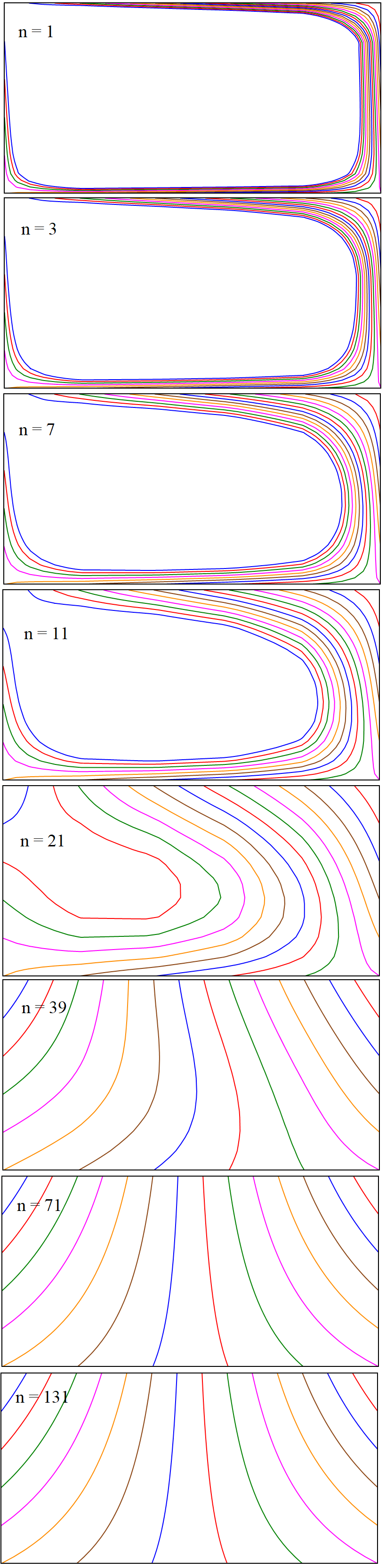

См. кадры анимации, которую хотелось бы сделать.
Plate-Txy.sm (30 КиБ) скачан 23 раз(а).

Wrote

У компонента реализован ограниченный функционал для построения в автоматическом режиме. Он не предназначен для построения карт линий уровня. Сложно сделать универсальный компонент для разных типов графиков. Пока этим заняться было некому.

В Mathcad тоже этого нет. Сделайте в SMath и утрите нос американцам!

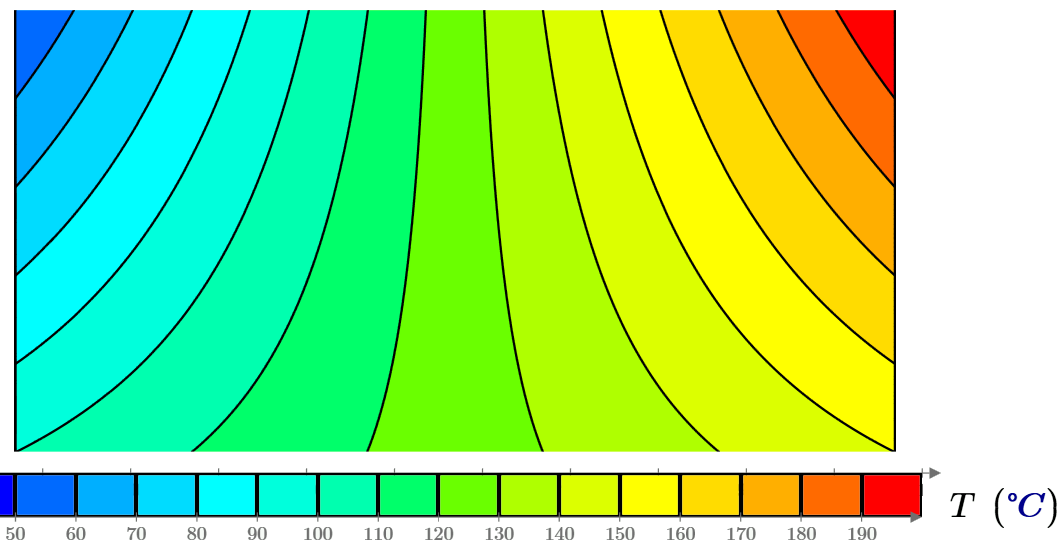

А хотелось бы вот так

Hi. Some ways to do the plots in the attached.

Txy.sm (169 КиБ) скачан 33 раз(а).
Txy.pdf (300 КиБ) скачан 37 раз(а).

Best regards.
Alvaro.

Wrote

Hi. Some ways to do the plots in the attached.

Txy.sm (169 КиБ) скачан 33 раз(а).
Txy.pdf (300 КиБ) скачан 37 раз(а).

Best regards.
Alvaro.

Thanks!

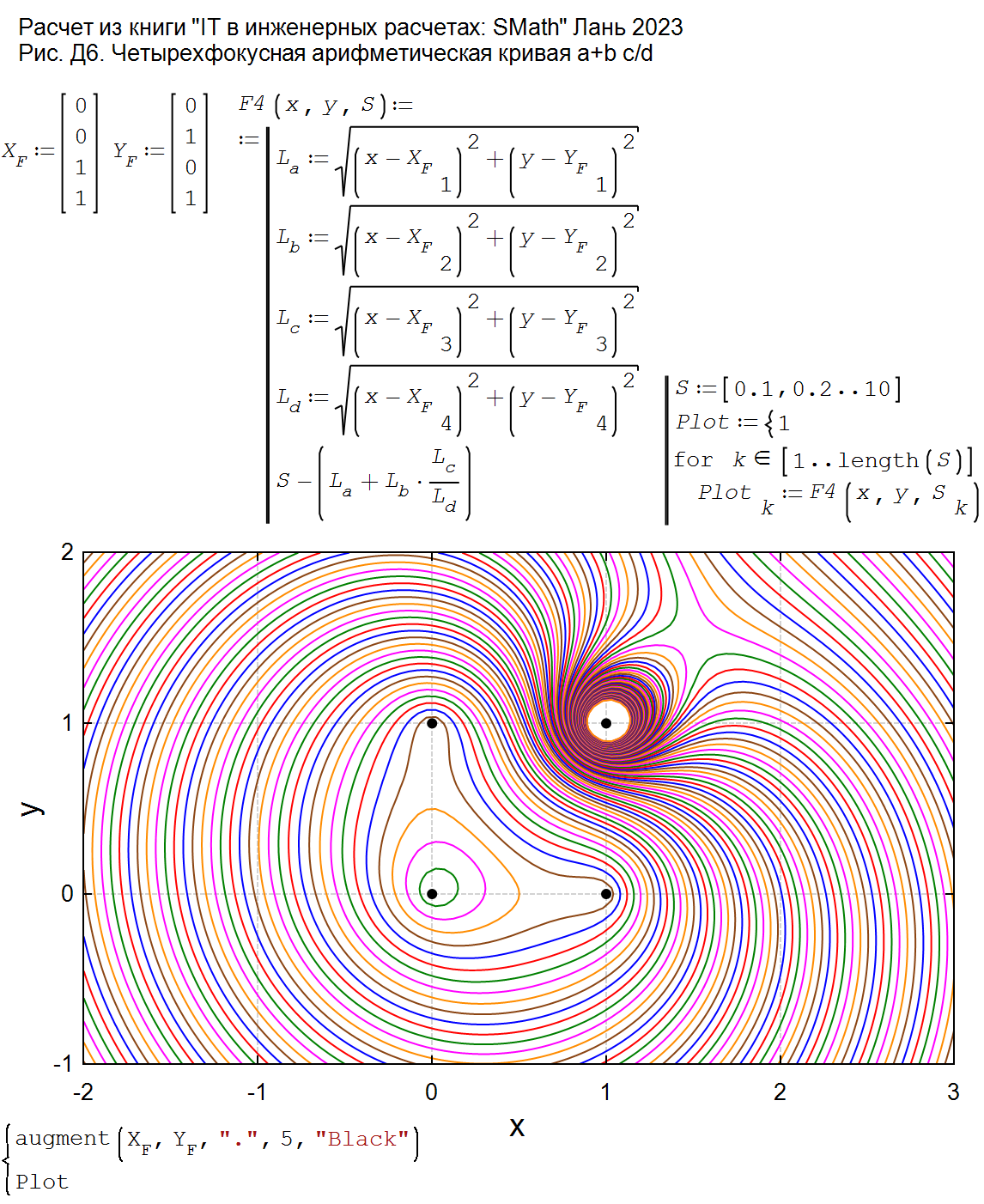

A meteorite flies and falls into the arms of the Earth


D6-Formula4-New.sm (40 КиБ) скачан 28 раз(а).

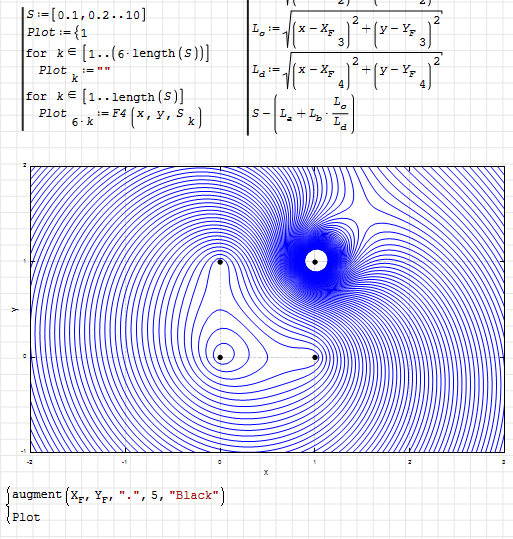

Hi. Putting plots together.



Txy v2.sm (162 КиБ) скачан 35 раз(а).
Txy v2.pdf (205 КиБ) скачан 34 раз(а).

Best regards.
Alvaro.

Wrote

... A meteorite flies and falls into the arms of the Earth

Hi. Monochrome version.



D6-Formula4-New.sm (186 КиБ) скачан 41 раз(а).
D6-Formula4-New.pdf (282 КиБ) скачан 27 раз(а).

Best regards.
Alvaro.

Wrote

See please the attach
Plate-Txy.sm (48 КиБ) скачан 42 раз(а).

One solution of my student
Plate-Txy-Patorkin.sm (31 КиБ) скачан 31 раз(а).
