#1 Опубликовано: 30.08.2014 14:31:42
Анимация механизмов с двумя и более степенями свободы методом А. Б. Иванова
Поясняющий пример.
Механизм,который состоит из кривошипа,двух шатунов и ползуна,
приводится в движение кривошипом. Найти все положения механизма
за один полный оборот кривошипа.
Будем использовать предложенный А.Б. Ивановым метод,который
состоит в следующем.
Выберем из шести координат,определяющих положение механизма,
две,например, одну из координат конца кривошипа(х1) и координату
ползуна(х6).Чтобы перевести звенья механизма из положения,которое
он занимает в момент времени t и которое соответствует значениям
двух координат х1, х6 , в положение бесконечно близкое, которое он
занимает в момент времени t +dt,и которое соответствует координатам
x1+dx1 ,x6+dx6 ,можно поступить следующим образом.
Сначала зафиксируем координату х1,т.е. к четырем уравнениям
геометрических связей добавим пятое уравнение х1=0,и переместим
ползун на величину dx6.Тогда х6 увеличится,а х1 не изменится.Затем
переместим конец кривошипа на величину dx1,и зафиксируем ползун
,т.е.пятым уравнением теперь будет х6=0.
Повторяем эту процедуру до тех пор,пока не найдем все положения
механизма.
Отметим,что поскольку две координаты из шести выбираются произвольно
и произвольно устанавливается порядок их чередования,то существует
множество решений,два из которых представлены на анимациях.
Primer.pdf
Поясняющий пример.
Механизм,который состоит из кривошипа,двух шатунов и ползуна,
приводится в движение кривошипом. Найти все положения механизма
за один полный оборот кривошипа.
Будем использовать предложенный А.Б. Ивановым метод,который
состоит в следующем.
Выберем из шести координат,определяющих положение механизма,
две,например, одну из координат конца кривошипа(х1) и координату
ползуна(х6).Чтобы перевести звенья механизма из положения,которое
он занимает в момент времени t и которое соответствует значениям
двух координат х1, х6 , в положение бесконечно близкое, которое он
занимает в момент времени t +dt,и которое соответствует координатам
x1+dx1 ,x6+dx6 ,можно поступить следующим образом.
Сначала зафиксируем координату х1,т.е. к четырем уравнениям
геометрических связей добавим пятое уравнение х1=0,и переместим
ползун на величину dx6.Тогда х6 увеличится,а х1 не изменится.Затем
переместим конец кривошипа на величину dx1,и зафиксируем ползун
,т.е.пятым уравнением теперь будет х6=0.
Повторяем эту процедуру до тех пор,пока не найдем все положения
механизма.
Отметим,что поскольку две координаты из шести выбираются произвольно
и произвольно устанавливается порядок их чередования,то существует
множество решений,два из которых представлены на анимациях.
Primer.pdf
Метод расчета рычажных механизмов :
http://www.exponenta.ru/educat/systemat/selitskiy-ivanov/index.asp
#2 Опубликовано: 30.08.2014 14:39:20
Плоский трехзвенный манипулятор1.(Planar three-link manipulator)
Плоский трехзвенный манипулятор2
2RC-2polsuna.smz
Плоский трехзвенный манипулятор2
2RC-2polsuna.smz
Метод расчета рычажных механизмов :
http://www.exponenta.ru/educat/systemat/selitskiy-ivanov/index.asp
#3 Опубликовано: 30.08.2014 14:50:15
Метод расчета рычажных механизмов :
http://www.exponenta.ru/educat/systemat/selitskiy-ivanov/index.asp
#4 Опубликовано: 22.11.2014 04:25:07
Здравствуйте. У меня вопрос про трехзвенный манипулятор1. В ваших примерах точки проходят всю траекторию, а здесь нет. Как можно получить замкнутую траекторию для 12 или 56. Так же при изменении места уравнения в системе, изменяется сам вид анимации, якобиан и определитель. Может ли это быть связано с степенью свободы системы больше одной?
#5 Опубликовано: 23.11.2014 06:51:59
Выбрал комбинацию поочередных закреплений,которая заставляет концевую точку манипулятора проходить всю траекторию:
Метод расчета рычажных механизмов :
http://www.exponenta.ru/educat/systemat/selitskiy-ivanov/index.asp
#6 Опубликовано: 25.11.2014 14:19:56
Сразу отмечу, что мои познания в математике основаны на институтских курсах. При изменении места уравнений в механизме с шатуном, трехмерном манипуляторе, плоском манипуляторе2 движение стало инверсным. Бесконечность решений воспринимаю как векторное поле, где при задании константы получаем кривую вдоль, которой двигаемся при изменение времени. Хотелось бы узнать условие при котором движение по заданной траектории было с неотрицательной скоростью. Помню про скалярное произведение векторов, но лоб получается как-то слишком сложно. В примере с пространственным манипулятором для координаты x,z имеем "гребенку", чем она вызвана? Не жесткостью ли?
#7 Опубликовано: 18.12.2014 14:04:12
Просто шаг выбран достаточно крупным, да и не самая удачная траектория из бесконечного множества возможных.
#8 Опубликовано: 18.02.2015 18:37:09
Центр треугольной платформы плоского манипулятора(показаны две конструкции)
движется по заданной прямоугольной траектории.Поскольку механизм имеет 2 степени
свободы,то использовалась, предложенная А.Б. Ивановым, процедура
анимации механизмов с несколькими степенями свободы.
RPRrestangle.smz
движется по заданной прямоугольной траектории.Поскольку механизм имеет 2 степени
свободы,то использовалась, предложенная А.Б. Ивановым, процедура
анимации механизмов с несколькими степенями свободы.
RPRrestangle.smz
Метод расчета рычажных механизмов :
http://www.exponenta.ru/educat/systemat/selitskiy-ivanov/index.asp
#9 Опубликовано: 03.04.2015 13:28:09
Расскажу как можно использовать метод в linux. Во-первых есть замечательный smath, который считает и численно, и символьно. Символьные вычисления можно делать и в maxima. Файлы имеют расширение wxm, каждый шаг выполняется по ctrl+ent. Осталось рунге и графика. Это делаю в octave. Файлы имеют расширение m, в версии 3.8 есть появился графический редактор, можно и через консоль достаточно дать адрес файла.
lin.zip
lin.zip
#10 Опубликовано: 03.04.2015 14:01:59

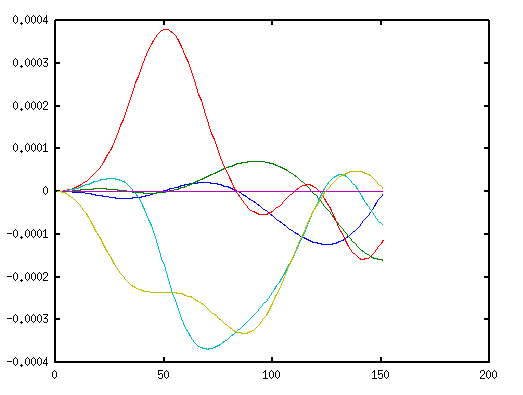

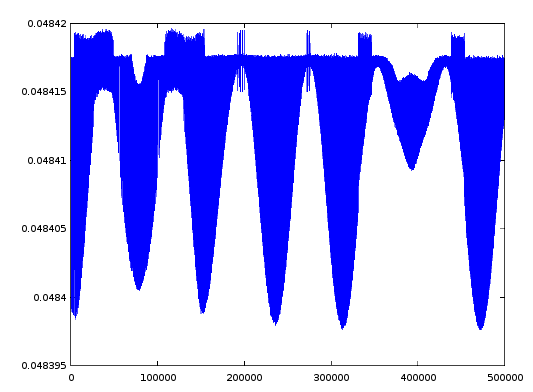

Теперь про гребенку. Я не понимал добавленного уравнения x1=0; или x6=0; Теперь я понял, что надо мысленно добавлять знак дифференциала, одно уравнение отдохнет, другое поработает и наоборот. Вот результаты при шаге 1е-3, 1е-4. Гребенка есть, пропорциональна шагу. Для определения точности сравним эти результаты. Теперь сделаем простую аппроксимацию, уменьшим кол-во точек в 2 раза: xi=(xi+x(i+1))/2, уменьшим шаг теперь не на порядок а в 2 раза, опять сравним. Результаты отличаются на порядок гребенки нет.
1 пользователям понравился этот пост
Fridel Selitsky 04.04.2015 02:53:00
#11 Опубликовано: 03.04.2015 15:50:11
Сделаем анимацию точки центра окружности, x1 поменяется на x1+t. Не смог это сделать в octave, сделал в с++, но главное это скорость. 1е7 за 2 сек. К сожалению не знаю, как анимировать это, поэтому уменьшаю кол-во до 5е5 и скармливаю octave.
3.avi
3.avi
#12 Опубликовано: 04.04.2015 10:35:53
“Гребёнка” появляется от буквального понимания количества степеней свободы. Другими словами, мы стараемся не столько показать реальную траекторию точек механизма, сколько получить решение недоопределённой системы нелинейных уравнений, которая является математической моделью механизма. Сколько степеней свободы у механизма бы ни было, они все одновременно не используются. Просто чем больше степеней свободы, тем больше вариантов траекторий. Траектории же можно задавать добавлением в исходную систему уравнений, а не только выбирать из всех возможных с помощью “ступенек”.
Что касается анимации, то, например, тот же Maple реализован на C, тогда зачем выполнять работы в C, когда Maple практически всё сам делает за человека – человеку остаётся только фантазировать.
https://vk.com/doc242471809_380217387
https://vk.com/doc242471809_378352452
https://vk.com/doc242471809_379935473
Что касается анимации, то, например, тот же Maple реализован на C, тогда зачем выполнять работы в C, когда Maple практически всё сам делает за человека – человеку остаётся только фантазировать.
https://vk.com/doc242471809_380217387
https://vk.com/doc242471809_378352452
https://vk.com/doc242471809_379935473
#13 Опубликовано: 07.04.2015 16:35:31
Алексей, Ваши анимации как симуляции, потрясающие. У меня есть цель освоение с. Ber7 сделал анимацию, выбирая шаг по какому-то алгоритму. В определителях содержатся сомножители x1 и x6 соответственно. Я просто возьму и буду в цикле и буду поочередно умножать первую систему на cos(20*i/N), вторую на .5 +.5*sin(i*N), i-шаг, N=5e5. Приведу длины для проверки. Кстати можно ли говорить о вероятной траектории?
#14 Опубликовано: 08.04.2015 04:06:26
Могу подтвердить, что коль у Вас нет начально определённой траектории, то она будет вероятностной при степенях свободы от двух и выше.
#15 Опубликовано: 09.04.2015 15:30:07

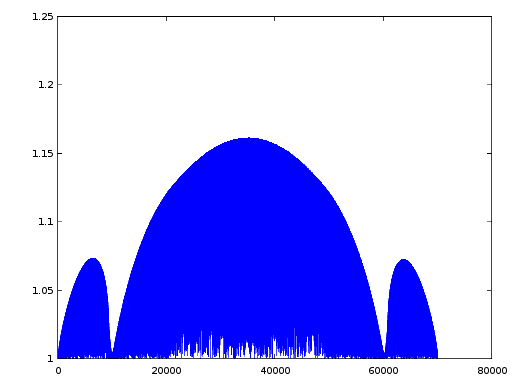

Замечание к #13. Показаны квадраты длин. Попробуем расширить пример из #11. Длины 2.5 и 2.5. Начальные координаты {-1,0,.5,2,2,0}. Интересно увеличение радиуса окружности, на картинке показаны координата по y, большая единицы для крайней левой точки.
#16 Опубликовано: 10.04.2015 04:27:36
grelkn, я не понял выражения "Замечание к #13" и "пример из #11".Приложите,
пожалуйста,файл с Вашими проверками,возможно, будет понятнее.
пожалуйста,файл с Вашими проверками,возможно, будет понятнее.
Метод расчета рычажных механизмов :
http://www.exponenta.ru/educat/systemat/selitskiy-ivanov/index.asp
#17 Опубликовано: 11.04.2015 16:51:04

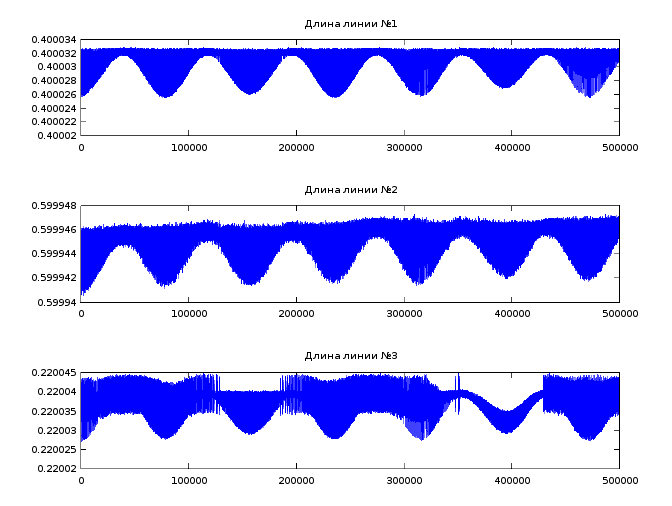

Числа 13 и 11 это номера записей от 7.04 22:35 и от 3.04 21:50. Система из 11 записи получена модификацией плоского трехзвенного манипулятора1 из 2-ой. Начальные точки {.0361,.3984,.5334,.734,.5142,.9532}. Четвертое уравнение изменено на x[5]*x[5]/.64+(x[6]-.65)*(x[6]-.65)/.3=0.7195. Прилагаю "новую" анимацию и проверку длин.
#18 Опубликовано: 17.04.2015 13:26:08
Для поддержания интереса к степеням свободы. Шесть степеней свободы твёрдого тела.
https://vk.com/doc242471809_383336706
https://vk.com/doc242471809_383336706
#19 Опубликовано: 12.10.2015 13:02:30
Рабочий орган манипулятора перемещается от одной позиции обработки детали к другой.
1.По прямолинейным траекториям
2.По аппроксимирующей кривой
Line.pdf
1.По прямолинейным траекториям
2.По аппроксимирующей кривой
Line.pdf
Метод расчета рычажных механизмов :
http://www.exponenta.ru/educat/systemat/selitskiy-ivanov/index.asp
1 пользователям понравился этот пост
grelkin2 20.10.2015 13:43:00
#20 Опубликовано: 20.10.2015 13:44:03
К сообщению №19. Пример во многом демонстрационный. Задачу можно решить легче. Сделать цикл в цикле. Во внутреннем число шагов определяет длину, во внешнем меняем коэффициент. Тем не менее показано, что все параметры можно сделать изменяемыми при каждом шаге. В книге Артоболевского "Механизмы в современной технике" приведено много механизмов, различающихся положением центра окружности и начальными координатами. Если распараллелить выполнение метода, то можно изучить вопрос устойчивости выбранной характеристики. Например не только находить точки, которые движутся по прямой, но и определить диапазон с устраиваемой погрешностью.
1 пользователям понравился этот пост
Fridel Selitsky 20.10.2015 16:25:00
-
