Hello,

I am trying to plot mohr's circle by following tutorial. I have succeeded to draw circle on the tutorial but not mine.

Could you check my plot?

Thank you.MSS_Failure criterion.sm (8 КиБ) скачан 38 раз(а).

#2 Опубликовано: 13.03.2022 11:47:06

Fridel Selitsky

Fridel Selitsky

520 сообщений из 451 понравились пользователям.

Группа: User

One way to build a graph is to lower the order of large numbers
Primer.sm (8 КиБ) скачан 31 раз(а).

#3 Опубликовано: 13.03.2022 12:32:01

overlord

551 сообщений из 1332 понравились пользователям.

Группа: Moderator

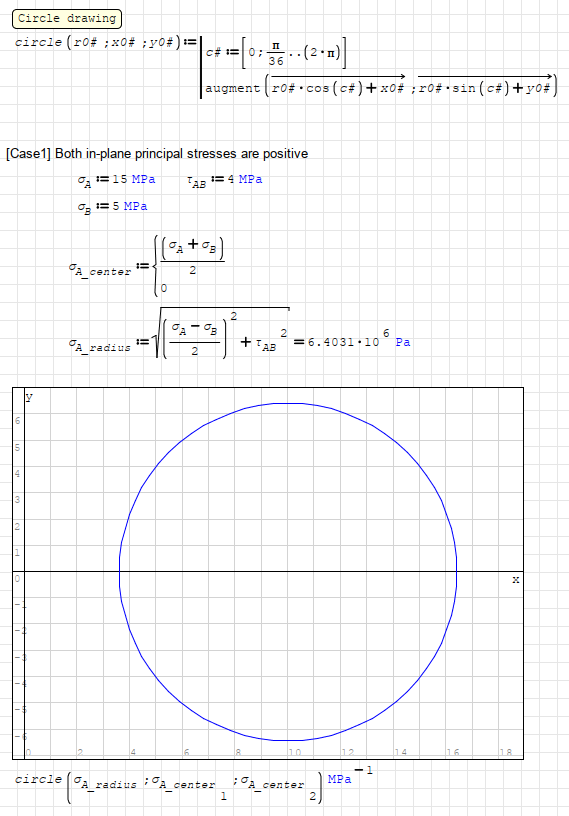

You can make a function to draw circles, for multiple usage on same sheet.
With respect to Ber7, dividing it to MPa will lower the numbers too.

Regards

MSS.sm (7 КиБ) скачан 38 раз(а).

#4 Опубликовано: 13.03.2022 22:37:25

Blackbambi

0 сообщений из 3 понравились пользователям.

Группа: User

Thank you all. I appreciate your help

#5 Опубликовано: 14.03.2022 13:06:17

Martin Kraska

1222 сообщений из 2150 понравились пользователям.

Группа: Moderator

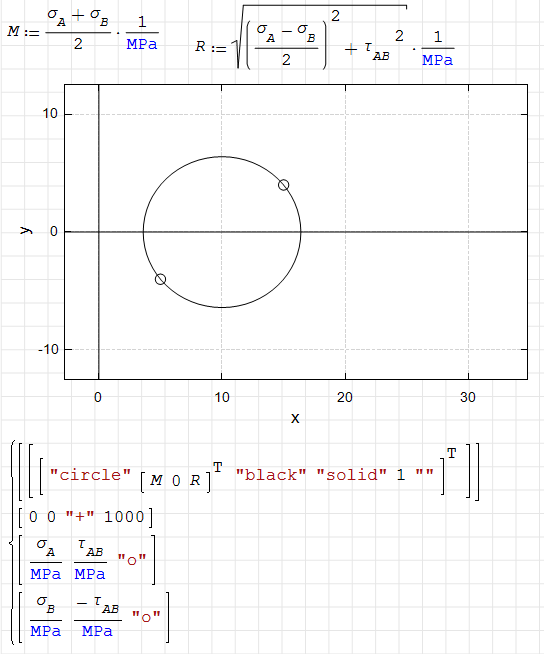

Here is a version with pre-defined geometric object in the XY plot plugin. See Handbuch section 8.3.4.

MSS_Kr.sm (13 КиБ) скачан 42 раз(а).

2022-03-14 16_59_38-SMath Solver - [MSS.sm_].png

Martin Kraska Pre-configured portable distribution of SMath Studio: https://en.smath.info/wiki/SMath%20with%20Plugins.ashx

#6 Опубликовано: 14.03.2022 14:11:02

Jean Giraud

983 сообщений из 6866 понравились пользователям.

Группа: User

Wrote
I am trying to plot mohr's circle

Circle de Mohr.sm (47 КиБ) скачан 40 раз(а).

#7 Опубликовано: 15.03.2022 04:28:27

Blackbambi

0 сообщений из 3 понравились пользователям.

Группа: User

Thank you for sharing your work

#8 Опубликовано: 15.03.2022 09:42:51

Jean Giraud

983 сообщений из 6866 понравились пользователям.

Группа: User

Wrote
I have succeeded to draw circle on the tutorial but not mine.

There are many ways to plot circles wrt applications.
My most used brew ... Cheers, Jean.

Page4 Circles_Ellipses.sm (9 КиБ) скачан 36 раз(а).

#9 Опубликовано: 15.03.2022 13:22:17

overlord

551 сообщений из 1332 понравились пользователям.

Группа: Moderator

Wrote
Thank you all. I appreciate your help

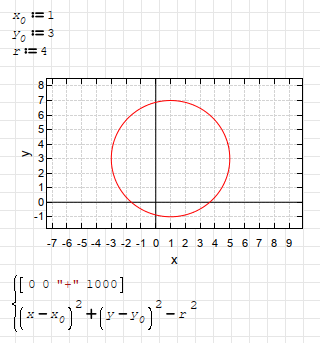

It is much easier to draw circles with X-Y Plot plugin.

circle_xy.sm (5 КиБ) скачан 51 раз(а).

1 пользователям понравился этот пост

Вячеслав Мезенцев 15.03.2022 14:24:00

#10 Опубликовано: 20.03.2022 15:38:42

Jean Giraud

983 сообщений из 6866 понравились пользователям.

Группа: User

Wrote
There are many ways to plot circles wrt applications.
My most used brew

I prefer incremental discretizer.

Circle [QUICK,oblate_prolate].sm (14 КиБ) скачан 37 раз(а).
