Admittance [Bode plot]

#1 Опубликовано: 20.05.2018 19:46:13

983 сообщений из 6 866 понравились пользователям.

Группа: User

The ZedGraph log did crash my Smath session.
Otherwise Bode data set is 1/1 MCD.

Jean

Project Admittance Copy.sm (47 КиБ) скачан 217 раз(а).

#2 Опубликовано: 21.05.2018 09:59:57

Arie

94 сообщений из 285 понравились пользователям.

Группа: User

Wrote
The ZedGraph log did crash my Smath session.

Fixed for ZedGraph in attached. Zedgraph inputs only accept two columns. One must adjust points/line settings within the formatting window settings.
Project Admittance Copy_alyles.sm (90 КиБ) скачан 202 раз(а).

Feel free to join the SMath Studio Users Discord Channel: https://discord.gg/PayZpJW

#3 Опубликовано: 21.05.2018 11:45:19

Jean Giraud

983 сообщений из 6 866 понравились пользователям.

Группа: User

Wrote
Fixed for ZedGraph in attached.Zedgraph inputs only accept two columns. One must adjust points/line settings within the formatting window settings.

Thanks alyles, just doctored before your attachment.
I noticed ZedGraph does not support spline, unlike ordinary XY.

Project Admittance.sm (87 КиБ) скачан 184 раз(а).

#4 Опубликовано: 21.05.2018 21:36:17

Jean Giraud

983 сообщений из 6 866 понравились пользователям.

Группа: User

... [suite]
this Smath document has been doctored/finished for publishing.
Bode gain plot, phase plot ... both log plot X direction.

Jean

Project Admittance Copy.sm (150 КиБ) скачан 204 раз(а).

#5 Опубликовано: 22.05.2018 10:58:42

Jean Giraud

983 сообщений из 6 866 понравились пользователям.

Группа: User

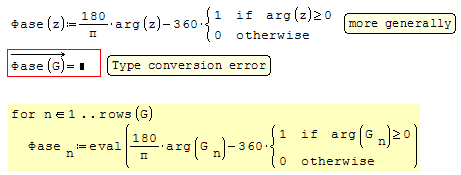

... more general definition of phase:

Project Admittance Copy.sm (155 КиБ) скачан 178 раз(а).

#6 Опубликовано: 22.05.2018 13:32:28

Arie

94 сообщений из 285 понравились пользователям.

Группа: User

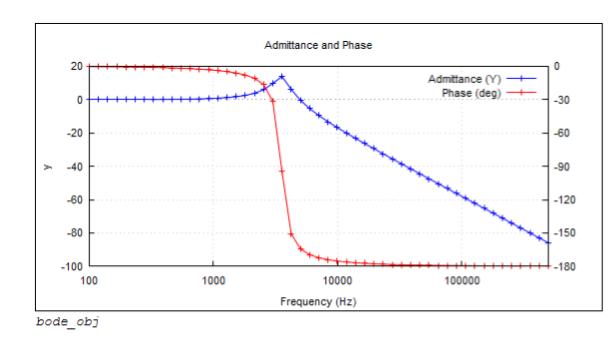

Figured out how to use Maxima's Draw2D(). This also looks nice for a logx plot. Plotted both Admittance and Phase in same graph. I like this as well because properties can be changed directly in SMath sheet.

I played around with XY Plot but was unable to find a way to use log axes.

Project Admittance Copy_Maxima_Draw2D_alyles.sm (183 КиБ) скачан 212 раз(а).

Feel free to join the SMath Studio Users Discord Channel: https://discord.gg/PayZpJW

3 пользователям понравился этот пост

frapuano 22.05.2018 18:26:00, Martin Kraska 22.05.2018 13:46:00, Davide Carpi 23.05.2018 06:10:00

#7 Опубликовано: 22.05.2018 13:55:59

Martin Kraska

1 242 сообщений из 2 165 понравились пользователям.

Группа: Moderator

Nice example!

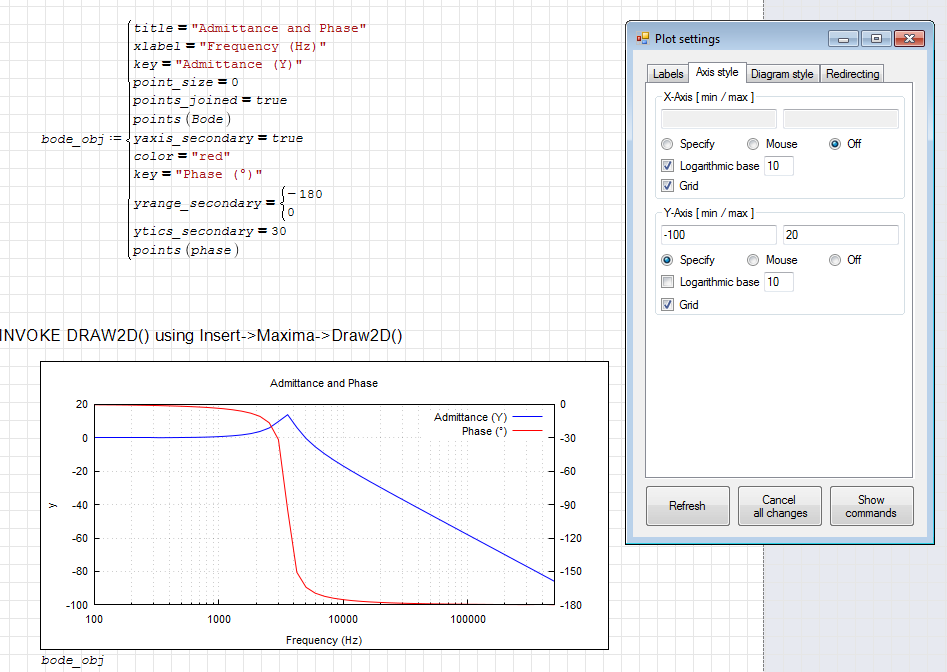

I did a bit of cleanup, removed the markers and shifted some options to the settings dialog.

2018-05-22 18_50_32-SMath Studio - [Project%20Admittance%20Copy_Maxima_Draw2D_alyles_Kr.sm_].png

Project%20Admittance%20Copy_Maxima_Draw2D_alyles_Kr.sm (97 КиБ) скачан 259 раз(а).

Martin Kraska Pre-configured portable distribution of SMath Studio: https://en.smath.info/wiki/SMath%20with%20Plugins.ashx

4 пользователям понравился этот пост

Davide Carpi 23.05.2018 06:09:00, frapuano 22.05.2018 18:26:00, Arie 22.05.2018 14:22:00, sergio 22.05.2018 15:00:00
